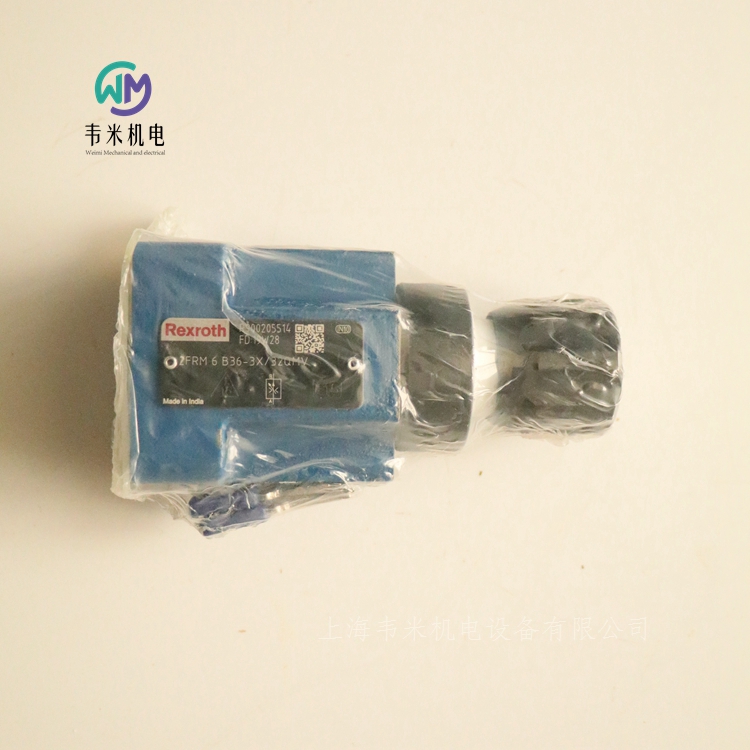

力士乐REXROTH二通流量控制阀
2FRM6B
规格 6通径
重量 1.3kg
安装位置 任意
组件系列 3X
大流量 32 l/min
周围温度范围 -20 … +50℃
大工作压力 315bar
小压差 6 … 14bar
液压油温度范围 -20 … +80℃
粘度范围 10 … 800mm²/s
油口安装面符合 DIN 24340 形式 A
底板(单独订购)
单向阀,可选
2 种调整类型,可选:
-带刻度旋钮
-带刻度可锁定旋钮
一般信息
2FRM 型流量控制阀是一种二通流量控制阀。
它用于保持流量稳定,而不受压力和温度的影响。
这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。
2FRM 6 B…MV
型流量控制阀(不带 外部闭合, 不带 单向阀)
从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响,在节流点的下游安装了一个压力补偿器。
没有流量流经阀门时,压缩弹簧会向下按压力补偿器至其停止点,使压力补偿器保持在打开位置。有液压油流经阀门时,作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。
压力补偿器将进入控制位置,直到各个力实现平衡。当通道 A 的压力上升时,压力补偿器会朝闭合方向移动,直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。
为了通过阀门控制两个方向上的流量,可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号:
R900205577 2FRM6B36-3X/0,2QMV
R900205509 2FRM6B36-3X/10QRV
R900205514 2FRM6B36-3X/32QMV
R900209927 2FRM6B76-34/10QRV
力士乐轴向柱塞变量泵
A10VO系列5x
适用于具有中压要求的设备
规格 10 … 100
公称压力 250 bar
大压力 315 bar
开式回路
通轴驱动,用于安装公称规格相同的其他泵
经认可能用于高速运行
低工作噪音
控制响应时间较短
多种控制
具有高功率密度
斜盘式设计
力士乐REXROTH轴向柱塞变量泵
A11V(L)O 系列 1x
带通轴驱动的通用高压泵
规格 40 … 260
公称压力 350 bar
大压力 400 bar
开式回路
公制型号
通轴驱动,用于安装公称规格相同的其他泵
可选配公称尺寸在130到260之间的增压泵
特别是在叶轮泵型号(A11VLO)中可实现高速运行
多种控制
斜盘式设计
力士乐REXROTH压力和流量控制系统
SYDFEE-2X
带轴向柱塞可变排量泵 A10VSO.../31
规格 18 … 100
组件系列 2X
大工作压力 280 bar
功能: 摆动角控制、压力控制、扭矩极限、转速调节功能、主站 - 从站
通信: Sercos、PROFINET、EtherNET/IP、POWERlink、VARAN、CAN over EtherCAT、ServoDrive over EtherCAT、模拟
控制系统可用于对轴向柱塞变量泵的摆动角、压力和功率进行电液控制(部分可选)。
包括以下组件:
轴向柱塞变量泵 A10VSO.../31
作为先导控制阀使用的 VT-DFP 型比例方向阀,带集成电子元件和感应式位置传感器。
用于检测摆动角的位置传感器
具有适当电平信号和动态功能的压力传感器(可选)
具有集成溢流功能的预载阀 SYDZ(可选)
始终屏蔽控制值和实际值电缆。
与天线或无线电发射源之间的距离必须至少为 1 m。
切勿在电力线路附近铺设信号线。
有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。
德国力士乐REXROTH压力和流量控制系统订货号和型号:
R901033003 SYDFEE-2X/071R-PPA12N00-0000-A0B1CX2
R901033003 SYDFEE-20/071R-PPA12N00-0000-A0B1CX2
力士乐REXROTH隔膜式蓄能器
HAD 型
设备系列 1X 和 2X
额定容积 0.075 … 3.5 升
大工作压力 350 bar
概述
液压气动蓄能器的主要任务之一是从液压气动系统中吸收一定体积的加压流体,并在需要时将其返回到系统中。由于液体处于压力之下,因此液压气动蓄能器被视为压力容器,并且必须针对大工作压力进行设计,同时考虑到安装的验收标准。
在大多数液压气动系统中,使用带有分离元件的液压气动蓄能器。根据设计的不同,分离元件分为气囊式、活塞式和隔膜式蓄能器。液压气动蓄能器主要由一个带有气密分离元件的液体和气体零部件构成。流体零部分与液压回路相连。压力升高时,气体压缩,并吸取液压气动蓄能器中的液体。压力下降时,压缩气体膨胀,并将储存的液体置换到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐压钢容器组成,通常为球形到圆柱形。在蓄能器内部,由弹性可加工材料(弹性塑料)制成的膜片与关闭按钮及保护塞共同作为分离元件。它们符合压力设备指令 2014/68/EU。
概述
结构型式 隔膜式蓄能器,焊接
安装位置 任意位置,好为下方液体管接头
固定方式 利用紧定卡环或者通过螺纹套节
管路接口 旋入式螺纹
表面 喷漆,亮黑色
填充气体 氮气,低纯度等级 4.0,N2 = 99.99 Vol.-%
温度范围
NBR:–15 … +80°C 丙烯腈丁二烯橡胶
ECO:–35 … +80°C 环氧氯丙烷橡胶
FKM:–10 … +80°C 氟橡胶
应用,工作原理
应用
液压气动蓄能器可用于多种用途:
能量存储可在间歇运行的系统中节省泵驱动功率。
紧急情况的能源储备,例如液压泵出现故障时。
补偿泄漏损失。
周期性振动情况下的缓冲和减振。
压力和温度变化时进行容积平衡。
车辆的弹性元件。
机械冲击时的减震。
工作原理
液体几乎不可压缩,因此不能储存压力能。在液压气动蓄能器中,利用气体的可压缩性储存流体。使用的氮气必须至少符合 4.0 级纯度:N2 99.99 Vol.-%
注意事项
按规定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于构建固定机器和系统构造中的液压驱动系统。
隔膜式蓄能器必须通过紧固元件牢固地连接到机器或系统。紧固件应确保油接口不受张力。尤其不应该通过油接口传递张力或者静态或动态惯性力。
在选择合适的固定点时,必须考虑支撑结构的热膨胀和环境振动。
德国力士乐REXROTH隔膜式蓄能器订货号和型号:
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
0531602568 HAD0,7-180-1X/20G04A-1N111-BA
0531602572 HAD0,7-180-1X/40G04A-1N111-BA
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602611 HAD0,7-250-1X/80G04A-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531613300 HAD2,8-70-1X/20Z08C-1N111-CE
R901164366 HAD0,7-350-2X/2G04E-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA
R901106022 HAD0,7-210-1X/10G04C-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
力士乐REXROTH电子压力开关
型号 HEDE10
组件系列 3X
工作压力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液压-电气压力开关
3X=组件系列 30 … 39(30 … 39:安装和连接尺寸不变)
400=压力等级400bar
1=1 个转换输出和 1 个模拟量输出
GI=内螺纹 G1/4
K35=不带连接插头;连接头 M12 符合 DIN EN 61076-2-101,不带电缆,带 M12 接头,编码 A
0=不带密封件(带内螺纹)
一般信息
重量 kg 0.26
安装位置 任意
环境温度范围 °C -25 ... +80
存储温度范围 °C -40 ... +100
按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz,大 20 g,10 个双周期
按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms,正方向 3 次, 负方向 3 次(总计 18 次单个冲击)
按照 DIN EN 60068-2-64 进行噪音测试:1995-08 20...2000 Hz,10 gRMS,24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1:2004/A1:2009
DIN EN 61058-1:2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版,文件编号:E223220( 350 bar)
符合 DIN EN 60529 的防护等级 IP65/IP67,已安装并装配了连接插头
符合 EN 50178 的防护等级 III
液压油温度范围 (在压力开关的工作口处)-25 … +80°C
粘度范围 10 … 800mm2/s
液压油的大允许污染度;清洁度等级符合 ISO 4406 (c) 等级 20/18/15
电气
电气连接 M12 连接插头,镀金触点
输入变量
电源电压 UB 18 至 30 VDC
电流消耗 I < 50 mA
绝缘电阻 mΩ >100 (500 VDC)
输出参数
模拟量输出
电流承载能力 U 0 ...10 VDC(小负载 2000 Ω)
电压 I 4 ...20 mA(大负载 (UB – 10) x 50 Ω)
上升时间(10 至 90 %) t 3 ms
转换输出
输出功能 常开触点/常闭触点可编程
电流承载能力 I 150;200 (...60 °C);250 (...40 °C) mA
电压降 U < 2.5 V 短路保护定时
抗过载 是
切换频率 f ≤ 170 Hz
准确度/型号
特性曲线误差 (符合端点设置 DIN16086)< ±0.5%
公称温度范围中的温度系数
零电位的大 TK 0.2 %/10 k
范围内的大 TK 0.2 %/10 k
滞环 < ± 0.25%
转换点准确度 < ± 0.5%
重复精度 0.1%
编程选项 滞环/窗口;常开触点/常闭触点;激活,停用延迟;衰减;指示装置/诊断输出
在参考条件下长期漂移(6 个月) 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射频电磁波抗干扰检测 V/m 10
EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2
EN 61000-4-5 浪涌雷击测试 kV 1
EN 61000-4-6 传导抗干扰检测 V 10
反应时间
准备延时 s 0.3
短反应时间转换输出 ms < 3
可调节延时 dS、dr s 0...50
衰减转换输出 (dAP) s 0...4
衰减模拟输出 (dAA) s 0...4
上升时间模拟输出 ms < 3
小转换周期 1 亿/5 千万(压力等级 600 bar 时)
IO-link 设备
传输类型 COM2 (38.4 kBaud)
IO-link 修订版本 1.1
SDCI 标准 IEC 61131-9
简介 智能传感器:过程数据变量; 设备标识,设备诊断
SIO 模式 是
所需的主接口等级 A
过程数据(模拟) 1
过程数据(二进制) 2
短过程周期时间 t ms 2.3
显示
指示装置 3 x 绿色 LED(bar、psi、MPa)
切换状态 2 x 黄色 LED
测量值 4 位字母数字显示/交替显示 (红色和绿色)
力士乐REXROTH电子压力开关订货号和型号:
R901425475 HEDE10-31/400/1/-GI-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0
力士乐溢流阀0532系列和R917系列
特点
管道安装和油路块安装的连接类型
调节方法,如手轮,不可调的,铅封的,带刻度旋钮的(带锁和不带锁)。
应用
输送搬运设备,农业机械领域,城市车辆和一般机械工程领域。
注意
符合压力设备指令 97/23/EG 且 "安全阀模型经 TÜV 德国技术检查机构认证" 的型号可用于保护液压蓄能器。
功能
此模型系列基于带阻尼活塞的阀座设计。冲孔阀座用于确保较高的密封性,阻尼活塞可防止阀发生任何振动。它可产生平稳的控制特性,也就是说,即便是在流量增加时,也能在很大程度上保持设置的开启压力。这可利用阀盘上液动力的效果实现,而随着流量的增加阀将持续打开。
可用的通用型号类型:
– 带和不带测试油口的管道安装壳体。
– 用于油路块安装的阀芯。
– 多种调节方法,如手轮,不可调的,铅封的,带刻度旋钮的(带锁和不带锁)。
– 阻尼活塞前配有单向阀,响应时间更快。
技术数据
设计 带阻尼的座阀
管路连接 用于管道安装和油路块安装
环境温度 –30...+80°C
压力介质 符合 DIN/ISO 的基本成分为矿物油的液压油
粘度 允许范围:10...800 mm2/s建议范围:20...100 mm2/s启动允许范围:...2000 mm2/s
压力介质温度 带 NBR 密封时 –30°C...+80°C;带 FKM 密封时 –15°C...+120°C。
过滤 符合 ISO/DIS 4406 的油污染等级 19/16。
工作压力 用于管路安装 P:大允许压力 350 bar,视负载变化和温度而定;T:大允许压力 210 bar(NBR)或 80 bar(FKM),视负载变化和温度而定。用于油路块安装 P:符合调定压力。T:NBR 大 210 bar,FM 大 80 bar
开启压力(公差 p标称 +5%) 在流量为 0.1 l/min 时设置
流量 大 120 l/min
德国力士乐REXROTH溢流阀订货型号:
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
力士乐限压阀,直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀(插件)
用于螺纹连接
用于底板安装
压力调节的调整类型,可选:
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成:套筒、弹簧、带有衰减柱塞的阀心(压力等级 25 bar … 400 bar)或滚珠(压力等级 630 bar)及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面(或滚珠)。如果通道P中的压力超过弹簧 上设定的值,则阀心或滚珠背向弹簧 打开。此时,液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节,整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意:
调整类型 经过特别建构,可防止其丢失。得益于万向架的设计,调整类型 中的调节元件在完全卸载后会保持松动(可移动)状态。
压力等级“25”:尽管调整类型处于完全卸载状态,但若未确定小压力,则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后,可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号:
R900424196 DBDH6G1X/200
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900769384 DBDS6K1C/200E
R900423730 DBDS6P1X/315
R900423731 DBDS6P1A/400
R900423726 DBDS6K1X/400
R900433216 DBDS6G1A/315V
R900424745 DBDS10G1X/50
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424271 DBDS20K1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424149 DBDS10K18/200
R900424271 DBDS20K18/315
力士乐REXROTH不带电气位置反馈,不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈,带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装:孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置:
阀门的基本构成包括:
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后,通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作,例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面,进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门(型号 4WRA...A...):
基本上,此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是,此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意:
不得让油箱管路排空运行。在相应的安装条件下,须安装一个预载阀(预载压力约为 2 bar)。
德国力士乐REXROTH比例换向阀订货型号:
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
