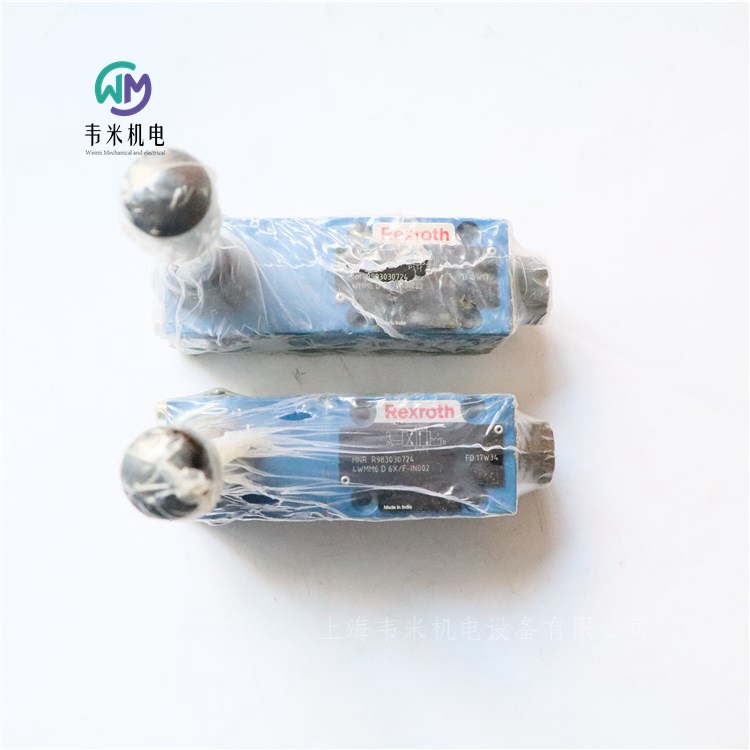

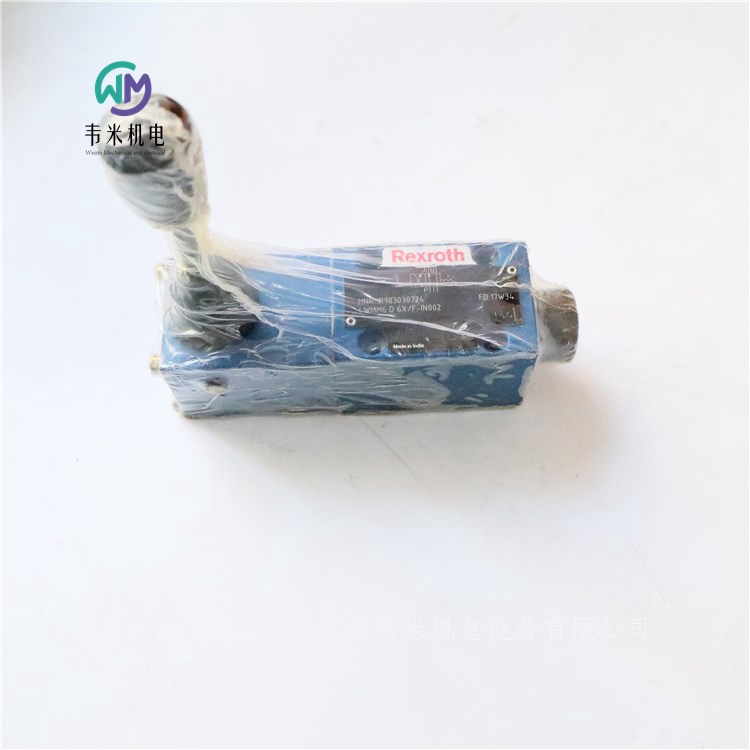

力士乐手动换向阀4WMM6D6X/F-IN002，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵
WMM6
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
重量   1.4kg
安装位置  任意
操作力  20N
温度范围  -20 … +80℃
粘度范围  2.8 … 500mm²/s
三位四通、二位四通或二位三通型号
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
操作类型：手柄
位置感应开关和接近传感器（无触点）
型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。
器
带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。
德国力士乐REXROTH手动换向阀订货号和型号：
R983030724 4WMM6D6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900927137 H-4WMM16J72/V

力士乐REXROTH二通插装阀，压力控制功能
LFA..DB（高压）
用于压力控制功能的控制盖
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀（型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯 会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。


力士乐REXROTH二通插装阀，压力控制功能
LFA..DBW
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH二通插装阀控制盖板订货号和型号：
R900912764 LFA25DB2-71/420
R900912810 LFA25DBW2-7X/315
R900912816 LFA32DBW2-7X/420




力士乐REXROTH二通插装阀，压力控制功能
LFA..DBU2A
R900947692 LFA25DBU2A2-71/100A025
R900923101 LFA25DBU2A2-71/315A200
R900932664 LFA32DBU2B2-71/315A200
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。





力士乐REXROTH二通活动可控插装阀
LC2A
规格 16 … 125
组件系列 1X
大工作压力 450 bar
大流量 17000 l/min
规格 16 … 125
组件系列 1X
二位二通活动可控方向插装阀（“两级主动逻辑”）
模块化设计，柔性油路设置
符合 ISO 7368 的安装孔
采用流量优化的几何，保证了能量效率
采用集成式轴密封件，保证无泄漏
具有阀芯位置监控“关闭”和/或“开启”或模拟（也可重新配置）
BG 证书
LC2A 型二通插装阀（以下简称“主动逻辑”）采用紧凑模块化设计，其基本构成为插件（控制阀芯）和插口、作为固定功能单元的中间盖 和 LFA 型控制盖（其为力士乐标准逻辑程序的一部分）。此控制盖（单独订购）建立了与先导控制阀和/或其他液压元件的连接，并以此集成大部分的不同功能 - 与基本装配无关。几乎可以安装所有标准的和型号为 LFA 的特殊控制盖。可选地，主动逻辑可用于位置开关。默认情况下，将记录控制阀芯 的“闭合”位置。用于位置开关的接收孔为标配。这意味着可随时加装位置开关“Q7”，而不需要进行调节。与逻辑装配件在弹簧腔中只有一个控制区域（“被动逻辑”）相反，名称“主动逻辑”明显..主动逻辑。控制阀芯 的弹簧腔区域 A5 由单独区域 A1 + A2 + A4构成。与不带控制区域 A4 的被动逻辑相比，这会导致多余区域，这些多余区域可通过合适的液压油路在闭合和保持闭合（多余的力、闭合速率）期间提供优势。
用于方向控制功能的主动逻辑
根据任务，控制阀芯型号可能不同。活动区域几乎可以任何方式与可用先导油导向环连接，这样便可仅通过 1 种基本装配实现大部分的不同功能。
安装孔
LC2A 型主动逻辑可以根据 ISO 7368 直接安装在标准安装孔中。因此，它也适用于对必须在内部无泄漏或需要位置监控或更快关闭时间的现有“被动逻辑”进行加装。



力士乐REXROTH二通方向控制功能插装阀
LFA..D（标准）
R900925453 LFA25D-71/FX08
R900924596 LFA32D-7X/FX15
R900912619 LFA16E-71/CA40DQMG24F
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。


二通方向控制功能插装阀
LFA..D（高压）
用于方向控制功能的控制盖
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。



力士乐REXROTH二通方向控制功能插装阀
LFA..H2（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
带行程限制
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900912652 LFA16H1-7X/F
R900912655 LFA16H2-7X/F
R900912694 LFA25H2-7X/F
R900912728 LFA32H2-7X/F
R900336728 LFA40H2-71/FX20
1815500315 LFR16H8-1X/FX08



力士乐REXROTH二通方向控制功能插装阀
LFA..WEA
R900912683 LFA25WEA-7X/A10P10
R900955459 LFA40EWA-7X/CA20DQMG24
1815500295 LFR25WEA105-10/
1815500274 LFR32WEA105-1X/
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。


力士乐REXROTH二通方向控制功能插装阀
LFA..WEB
标准系列
规格 16 … 125
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。



力士乐REXROTH二通方向控制功能插装阀
LFA..GWA
标准系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
带集成梭阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900926535 LFA25GWA-71/P10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/




力士乐REXROTH内啮合齿轮泵
PGF
机座大小 1, 2, 3
规格 1.7 … 40
组件系列 2X, 3X
大工作压力 250 bar
大排量 40.5 cm³
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合较大的粘度和速度范围
吸油特性
所有机座大小和规格之间可以相互组合
可与内啮合齿轮泵 PGH、叶片泵 PV7 和轴向柱塞泵组合
可根据要求在连接盖中集成阀技术
工业应用中具备低中等性能和压力范围的驱动器，例如，机床
行走机械应用中具备较高工作压力的耐疲劳驱动器，例如，提升设备、风扇和扩张器
PGF 类型液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。在旋转过程中，吸油范围内容积将增加约 180° 以上。欠压使液压油流入腔体中。镰状的分段填充部件 将吸油部分与压力腔隔开。在压力腔内，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿之间。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液密封。
径向补偿力 FR 作用在分段 和扇形支撑体.分段和扇形支撑体间的面积比和板件密封  位置在设计时应确保实现内啮合齿轮、分段填充元件 和小齿轮轴 之间近乎无泄漏间隙的密封。板件密封  下的弹簧元件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力由流体静力轴承承受。
齿轮轮齿系统
齿轮轮齿系统为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
所用材料
壳体、轴承盖、端盖 和轴向垫片:铝合金内啮合齿轮、小齿轮轴 和止动销：钢制普通轴承:带钢背分段的铜锡 和扇形支撑体：黄铜合金板件密封 :塑料
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900932132 PGF1-2X/1,7RA01VP1
R900086159 PGF1-2X/1,7RE01VU2
R900086159 PGF1-21/1,7RE01VU2
R900952850 PGF1-21/3,2LN12VM-A387
R901021469 PGF1-21/1,7LA01VP1-A340B
R900932136 PGF1-2X/4,1RA01VP1
R900932136 PGF1-21/4,1RA01VP1
R900932183 PGF1-21/1,7LA01VP1
R900086166 PGF1-21/2,2RL01VM
R900086163 PGF1-2X/4,1RE01VU2
R900932137 PGF1-2X/5,0RA01VP1
R900932135 PGF1-2X/3,2RA01VP1
R900952850 PGF1-2X/3,2LN12VM-A387
R900932261 PGF2-2X/019RE01VE4
R900932269 PGF2-22/016RE20VU2
R900932271 PGF2-22/011RE01VE4
R900932267 PGF2-22/016RE01VE4
R900932266 PGF2-2X/008RE01VE4
R900571401 PGF2-2X/019RA20VP2
R900932274 PGF2-2X/013RE01VE4
R900931660 PGF2-2X/006RJ01VU2
R900932269 PGF2-2X/016RE20VU2
R900938281 PGF2-22/011RJ01VU2
R900930689 PGF2-22/013RJ01VU2
R900564037 PGF2-2X/008RA01VP2
R900032712 PGF2-2X/013RA20VP2
R901018829 PGF2-22/016RJ01VU2
R900779104 PGF2-2X/011RJ01VU2K
R900983936 PGF2-2X/011RE01VE4K
R900932111 PGF3-31/040RE07VE4
R987046566 PGF3-31/025RE07VE
R900932112 PGF3-3X/032RE07VE4
R900029617 PGF3-3X/025RJ07VU2



力士乐REXROTH内啮合齿轮泵
PGH-2X
机座大小 2, 3
规格 5 … 16
组件系列 2X
大工作压力 350 bar
大排量 16 cm³
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以任意组合
可与内啮合齿轮泵、径向柱塞泵和外啮合齿轮泵组合使用
PGH 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、端盖、安装法兰、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。
旋转过程中，吸油范围内容积会增加约 90°。欠压使液压油流入腔体中。
利用镰状的分段填充部件将吸油口和压力腔分开。在压力腔中，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿间隙中。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。
因此旋转部件与固定部件之间的液压轴纵向间隙非常小且确保压力腔液压轴完全密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
依靠工作压力将两个分段填充部件 和压在小齿轮轴 和内啮合齿轮 的缸头直径。
分段和扇形支撑体间的面积比和密封辊  位置在设计时应确保实现内啮合齿轮、分段填充部件和小齿轮轴 之间近乎无漏泄间隙的密封。
密封辊  下的弹簧部件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力有流体静力轴承承受。
齿轮轮齿系统
装齿为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
PGH 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。根据流体动力学安装的小齿轮轴将驱动内啮合齿轮。通过在吸油范围内打开的小齿轮轴和内啮合齿轮齿侧间隙吸入液压油并将其送入压力范围。吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分开。
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900951301 PGH2-22/006RE07VU2
R900951302 PGH2-22/008RE07VU2
