首页 > 供应产品 > 电磁溢流阀DBW10A2-5X/315-6EG24N9K4

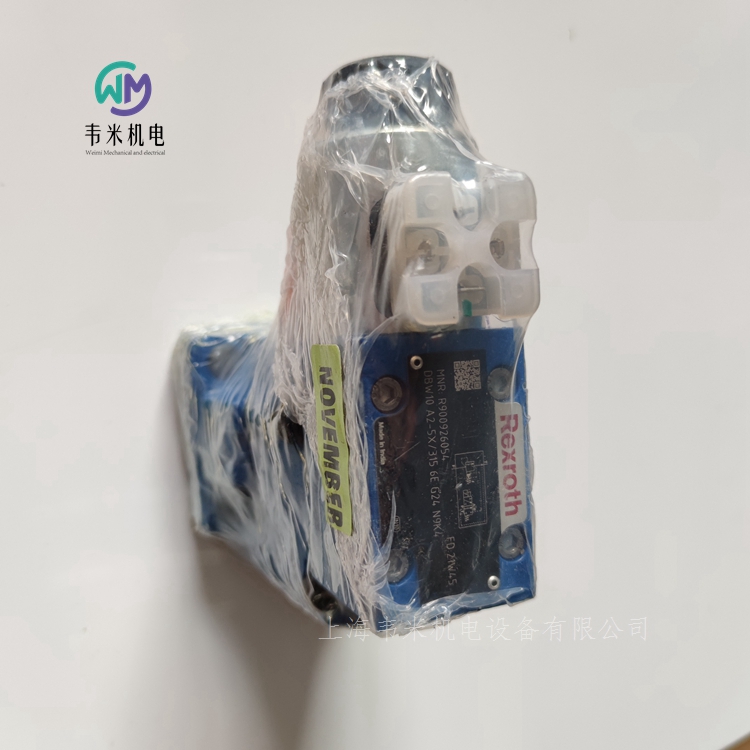

电磁溢流阀DBW10A2-5X/315-6EG24N9K4
点击图片查看原图
产品: 浏览次数:18电磁溢流阀DBW10A2-5X/315-6EG24N9K4
品牌: 力士乐REXROTH
品牌: 力士乐REXROTH
订货型号: DBW10A2-5X/315-6EG24N9K4
产品名称: 电磁溢流阀
单价: 2650.00元/个
最小起订量: 1 个
供货总量: 100 个
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-07-13 15:51
  询价
详细信息

力士乐电磁溢流阀DBW10A2-5X/315-6EG24N9K4,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!


力士乐REXROTH先导控制溢流阀
电磁溢流阀DBW
规格 10 … 32
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
高功率线圈
换向冲击衰减,可选
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时,CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件,带有 UR 标记,符合 UL 906,版本 1982,可选
DBW 型压力阀为先导式溢流阀。
它们用于限制并以电磁线圈操作卸载工作压力。
该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
此类阀的功能与 DB 型阀的功能基本相同。但是,通过控制已安装的方向滑阀 即可卸载主阀芯。
带换向冲击衰减(叠加阀板)的溢流阀,型号为 DBW.../..S6...R12
通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
衰减程度(降压冲击)取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。
德国力士乐REXROTH电磁溢流阀订货号和型号:
R900618747 DBW10A2-5X/200S6EG24N9K4R12
R900926054 DBW10A2-5X/315-6EG24N9K4
R900920863 DBW10B1-5X/315-6EG24N9K4
R900935659 DBW20B1-5X/200-6EG24N9K4
R900941174 DBW10A1-5X/200-6EG24N9K4
R900920863 DBW10B1-52/315-6EG24N9K4
R901000465 DBW10B2-5X/350-6EG24N9K4V
R900933174 DBW10B2-5X/50-6EG24N9K4V
R901018331 DBW20A2-5X/350-6EW230N9K4
R900737135 DBW20A2-52/200S6EG24N9K4R12
R900941177 DBW20B1-52/100-6EG24N9K4
R900907684 DBW20B2-5X/315-6EG24N9K4
R900923938 DBW30B2-52/200-6EG24N9K4

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...E
规格 6
组件系列 6X
大工作压力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型号
油口安装面,符合 ISO 4401-03-02-0-05(带或不带孔)
高功率线圈,可选旋转 90°
电气连接作为单个或对中连接
辅助操纵装置,可选
阀芯位置监控,可选
当电压 > 50 VAC 或 > 75 VDC 时,CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件,带有 UR 标记,符合 UL 906,版本 1982,可选
通过 CSA 认证,可选
WE 型号的方向阀为电磁线圈操作方向滑阀,该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧。
在断电状态下,控制阀芯由复位弹簧保持在中间位置或初始位置(版本 "O" 除外)。
接通液压油中的电磁铁时,控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后,控制阀芯将被推回至中间位置或初始位置(带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外)。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确排风,以确保正常运行。
不带弹簧复位 "O"(仅适用于符号 A、C 和 D)
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位,带器 "OF"(仅适用于符号 A、C 和 D)
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此,在操作过程中,无需向电磁铁施加电流,这有助于节能操作。
型号 "73...A12"(软切换行为)
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。与标准阀相比,换向行程(测量为加速度值 a)可以减少约 85 %,具体取决于控制阀芯的型号(参见 "加速度值")。
注意:
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理,阀门会发生内部泄漏,泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。
德国力士乐REXROTH电磁阀订货号和型号:
R900561180 3WE6A62/EG24N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900907814 3WE6B9-62/EG24N9K4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900561274 4WE6D62/EG24N9K4
R900908590 4WE6D62/EG24N9K4/B12
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900909559 4WE6D62/EW230N9K4
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900903465 4WE6D62/OFEG24N9K4/V
R900922533 4WE6FB62/EG24N9K4
R900567997 4WE6J73-62/EG24N9K4/A12
R900931967 4WE6JA62/EG24N9K4/B08
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R901235374 4WE6D73-6X/EG24N9K72L/A12
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900940418 4WE6Y11-62/EG24N9K4
R900561286 4WE6H62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V


力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...H
规格 6
组件系列 7X
大工作压力 315 bar
大流量 60 l/min
三位四通、二位四通或二位三通型号
标准型号
油口安装面符合 DIN 24340,形式 A
带湿式插脚的直流线圈
电磁线圈可旋转
更换线圈时,不必打开耐压密闭腔体
电气连接作为单个连接
隐式手动应急操作
WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。
这些方向阀主要由壳体、一个或两个线圈、控制阀芯和一个或两个复位弹簧组成。在断电情况下,控制阀芯由复位弹簧固定在中心位置或初始位置。控制阀芯由带湿式插脚的线圈启动。
要确保正常运行,请确保将线圈的压力腔注满液压油!
线圈的力通过推杆作用在控制阀芯上并将后者从其静止位置推到所需的终端位置。这样就可以根据符号释放所需流向。在线圈灭磁后,复位弹簧将控制阀芯推回其静止位置。
手动应急操作可在线圈不通电的情况下控制阀芯。
德国力士乐REXROTH电磁阀订货号和型号:
R901089245 4WE6C70/HG24N9K4
R901087088 4WE6D70/HG24N9K4
R901087087 4WE6E70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901133322 4WE6HA70/HG24N9K4
R901089241 4WE6J70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901108705 4WE6JB70/HG24N9K4


力士乐REXROTH带电磁启动的直动式方向滑阀
WE 10...E
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈,可选旋转 90°
电气连接作为单个或对中连接
可选择与 PWM 连接器(快速切换放大器,节能)搭配使用
辅助操纵装置,可选
当电压 > 50 VAC 或 > 75 VDC 时,CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件,带有 UR 标记,可选
通过 CSA C22.2  139-13 认证,可选
WE 型号的方向阀为电磁线圈操作方向滑阀,该阀可用作电磁组件。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下,控制阀芯由复位弹簧保持在中间位置或初始位置(版本 "O" 除外)。接通液压油中的电磁铁时,控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后,控制阀芯将被推回至中间位置或初始位置(带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外)。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确通风,以确保能够发挥正常功能。
不带弹簧复位 "O"(仅适用于符号 A、C 和 D)
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位,带器 "OF"(仅适用于符号 A、C 和 D)
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此,在操作过程中,无需向电磁铁施加电流,这有助于节能操作。
型号 "73...A12"(软切换行为)
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。
与标准阀相比,换向行程(测量为加速度值 a)可以减少约 85 %,具体取决于控制阀芯的型号(参见 "加速度值")。
注意:
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理,阀门会发生内部泄漏,泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。
德国力士乐REXROTH电磁换向阀订货号和型号:
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901336181 4WE10D50/EG205N9K4/M
R901344560 4WE10D50/EG220N9K4/V
R901339383 4WE10D50/EG220N9K4/M
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901278761 4WE10E50/EG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901278768 4WE10G50/EG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R900597986 4WE10H33/CG24N9K4
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901278744 4WE10J50/EG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901327207 4WE10J50/EG205N9K4/M
R901278782 4WE10JA50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901391203 4WE10C51/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M
R901278778 4WE10U50/EG24N9K4/M


力士乐REXROTH带电磁启动的直动式方向滑阀
Z4WE 6
规格 6
组件系列 3X
大工作压力 315 bar
大流量 50 l/min
重量
单线圈1.2kg
双线圈1.6kg
温度范围  -20 … +50℃
特点
二位四通和三位四通方向截止阀
叠加阀
作为直通阀或短路阀
油口安装面,符合 ISO 4401-03-02-0-05(带或不带孔)
在油中开关的交流或直流电磁铁
可选择与 PWM 连接器(快速切换放大器,节能)搭配使用
辅助操纵装置,可选
阀芯位置监控,可选
当电压 > 50 VAC 或 > 75 VDC 时,CE 符合性符合低电压指令 2014/35/EU
Z4WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及两个复位弹簧。
在非操作状态下,控制阀芯通过复位弹簧 保持在中心位置或初始位置。通过湿式插脚线圈 操作控制阀芯。
液压系统必须正确通风,以确保能够发挥正常功能。
线圈 的力通过冲杆作用在控制阀芯上,并将其从静止位置推到所需的终位置。这样就释放了所需的流向 A② 至 A① 和 B② 至 B①。
线圈 断电后,控制阀芯由复位弹簧 推回到静止位置。
可选手动应急操作可在线圈不通电的情况下移动控制阀芯。
注意:
由于设计原理方面的原因,阀门难免会存在内部泄漏,且泄漏量会随着使用时间的增加而增加。
允许的冲击和振动载荷参见参数单 08012。
注意事项:
电磁阀在关闭期间会产生电压峰值。为了防止系统中出现电磁干扰以及阀门控制受到损坏,必须在系统侧提供干扰保护电路。或者,也可以选择带有集成干扰保护电路的连接器。
注意事项:
建立电气连接时,必须正确连接保护接地导线 (PE )。
必须以减轻拉力的方式布线!
电缆束线圈只适用于安装的电缆。
在运行期间,连接器应锁定。在具有负载的正常运行期间,不得插入或断开。
保护接地导线横截面等于或大于电源的线路横截面。
阀门安装面必须连接到保护接地导线系统。
德国力士乐REXROTH电磁阀订货号和型号:
R901087024 Z4WE6X252-31/EG24N9K4/V/60
R900936096 Z4WE6E68-3X/EG24N9K4/V
R900941535 Z4WE6E68-3X/EG24K4/V



带电磁启动的直动式方向滑阀
5-.WE
5 腔型号
规格 10
组件系列 5X
大工作压力 420 bar
大流量 150 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈,可选旋转 90°
电气连接作为单个连接
可选择与 PWM 连接器(快速切换放大器,节能)搭配使用
辅助操纵装置,可选
阀芯位置监控,可选
当电压 > 50 VAC 或 > 75VDC 时,CE 符合性符合低电压指令 2006/95/EC
通过 UR 认证 UL 429 的电磁线圈
通过 CSA C22.2  139-10 认证,可选
5-.WE 型 5 腔体方向阀是切换时间增加的电磁线圈操作方向滑阀。该阀控制流体的启动、停止和方向。这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。
在断电情况下,控制阀芯由复位弹簧固定在中心位置或初始位置(不带弹簧“O”的阀除外)。
当湿式插脚电子线圈通电时,控制阀芯从静止位置移至所需的终端位置。这样就可以根据所选符号释放所需流向。
在关闭电子线圈后,控制阀芯将被推回至中心位置或初始位置(带“OF”器的阀和不带弹簧类型“O”的阀除外)。
手动应急操作允许在不给线圈通电的情况下手动切换阀。
要确保正常运行,请确保将线圈的压力腔注满液压油。
节流插件
在通道 P、A、B 或 T 中使用节流插件时,阀处的流阻会增加。根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。
不带弹簧复位“O” (仅可使用符号 A、C 和 D)
这种型号为带 2 个阀芯位置和 2 个电子线圈且 不带 器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位,带器“OF” (仅可使用符号 A、C 和 D)
这种型号为带 2 个阀芯位置和 2 个电子线圈 且带 器的方向阀。器用于将控制阀芯锁定在相关的阀芯位置。因此,在操作过程中,无需向电子线圈持续施加电流,这样有助于节能操作。
注意:
如果阀门带有器,油箱管路中两个或多个阀门的压力峰值可能造成意外的控制阀芯运动!因此我们建议提供单独的回油管路或在油箱管路中安装单向阀。
影响切换时间
使用 5-.WE 型的 5 腔体方向阀,通过节流螺钉“C”或所选的“A0.”节流孔,可以将切换时间延迟到 100 ms 甚至更久。在此连接中,切换时间与压力、流量以及粘度相关,具体取决于安装情况。通过在两个弹簧腔之间的连接通道内进行限制(节流或节流孔),切换时间将受到影响。在切换过程中,连接通道内的液体容积将由一个弹簧腔排放至另一个弹簧腔。
T 通道与弹簧腔分开以实现软切换。
注意!
仅当调节主轴需要比螺母高出多 3 mm时将其旋出。



力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6…B..XD
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
应用领域符合防爆指令 2014/34/EU:I M2;II 2G
应用领域符合技术规则 EAC TR CU 012/2011:I M2;II 2G
阀防爆保护类型:
– Ex h I Mb X 符合 EN 80079-38
– Ex h IIC T4 Gb X 符合 EN 80079-36
阀线圈防爆保护类型:
– Ex db I Mb 符合 EN 60079-1
– Ex db IIC T4 Gb 符合 EN 60079-1
电磁线圈经过 IECEx 认证
三位四通、二位四通或二位三通型号
预期在潜在爆炸性环境中使用,
油口安装面符合 ISO 4401-03-02-0-05
带湿式插脚的直流线圈
带单个连接和电缆束线圈的电气连接
带手动应急操作
WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及一个或两个复位弹簧。
在非操作状态下,控制阀芯通过复位弹簧保持在中心位置或初始位置(脉冲阀芯除外)。通过湿式插脚线圈操作控制阀芯。
液压系统必须正确通风,以确保能够发挥正常功能。
线圈的力通过冲杆作用在控制阀芯上,并将其从静止位置推到所需的终位置。这会释放所需的流向 P → A 和 B → T 或 P → B 和 A → T。
线圈断电后,控制阀芯由复位弹簧推回到静止位置。
手动应急操作可在线圈不通电的情况下移动控制阀芯。
不带弹簧复位 "O"(仅适用于符号 A、C 和 D)
这种型号为带两个切换位置和两个磁铁且不带器的方向阀。在断电状态下不存在定义的开关位置。
不带弹簧复位,带器 "OF"(脉冲阀芯,仅适用于符号 A、C 和 D)
这种型号为带两个切换位置、两个磁铁和一个器的方向阀。以此,两个切换位置交替固定并且可以消除磁铁的激励。
注意:
由于设计方面的原因,阀门难免会存在内部泄漏,且泄漏量会随着使用时间的增加而增加。



力士乐REXROTH电磁操作的二位二通、二位三通和二位四通方向座阀
M-.SED6
规格 6
组件系列 1X
大工作压力 350 bar
大流量 25 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 DIN 24340 形式 A(不带孔)
油口安装面符合 ISO 4401-03-02-0-05(带孔)
安全切换,也能够承受压力下的较长停机时间
带可拆卸线圈的湿式插脚直流线圈(若为交流电源则必须装有整流器)
电磁线圈可旋转 90°
更换线圈时,不必打开耐压密闭腔体
电气连接作为单个连接
带隐藏的手动应急控制,可选
位置感应开关(无触点)
产品说明
二位四通方向座阀
二位二通和二位三通方向座阀
M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向,主要由壳体、线圈、阀座和以及闭合元件组成。
手动应急操作允许在不给线圈通电的情况下切换阀。
基本原理 (二位三通方向座阀)
阀的初始位置(常开“UK”或常闭“CK”)由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P,并且与油口 T 密封隔开。因此,阀门根据启动力(线圈和弹簧)进行压力补偿。
通过特殊的闭合元件,油口 P、A 和 T 可加载大工作压力 (350 bar),并且流体可流向两个方向(请参阅符号)!
在初始位置,闭合元件由弹簧压入阀座,在阀芯位置,它由线圈 压入阀座。因此,流体被堵塞。
通过二位二通方向座阀,回油口在内部关闭。
二位四通方向座阀
二位二通和二位三通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置:
不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。控制油路连接 A 和控制阀芯的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。因此,P 连接到 B,并且 A 连接到 T。
过渡位置:
启动主阀后,闭合元件克服弹簧移动,并且被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。
切换位置:
P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意!
当使用差动液压缸时,为避免过压,必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,就需要使用节流插件。
示例:
蓄能器工作,
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀
节流插件插入到 Plus-1 板的油口 P 中
单向阀插件
单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀
单向阀插件插入到 Plus-1 板的油口 P 中。
德国力士乐REXROTH电磁阀座订货号和型号:
R900224526 M-3SED6CK13/350CG24N9K4/V
R900052392 M-3SED6CK1X/350CG24N9K4
R900052621 M-3SED6UK14/350CG24N9K4
R900052621 M-3SED6UK13/350CG24N9K4



力士乐REXROTH电磁操作的二位三通和二位四通方向座阀
M-.SED 10
规格 10
组件系列 1X
大工作压力 350 bar
大流量 40 l/min
特点
电磁操作的直动式方向座阀
底板(单独订购)
已堵塞的连接为密闭状态
在压力作用下长期闲置后仍能安全地开关
带可拆卸线圈的湿式插脚直流线圈(若为交流电源则必须装有整流器)
电磁线圈可旋转 90°
更换线圈时,不必打开耐压密闭腔体
电气连接作为单个连接
带隐藏的手动应急控制,可选
位置感应开关和接近传感器(无触点)
二位三通方向座阀
M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向,主要由壳体、线圈、阀座 和 以及闭合元件组成。
手动应急操作允许在不给线圈通电的情况下切换阀。
基本原理
阀的初始位置(常开“UK”或常闭“CK”)由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P,并且与油口 T 密封隔开。
因此,阀门根据启动力(线圈和弹簧)进行压力补偿。
通过特殊的闭合元件,油口 P、A 和 T 可加载大工作压力 (350 bar),并且流体可流向两个方向(请参阅符号)!
在初始位置,闭合元件由弹簧压入阀座,在阀芯位置,它由线圈 压入阀座。流体可以无泄漏地阻塞。
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置:
不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。
过渡位置:
启动主阀后,闭合元件克服弹簧移动,并且被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。
切换位置:
P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
二位四通方向座阀
M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向,主要由壳体、线圈、阀座 和 以及闭合元件组成。
手动应急操作允许在不给线圈通电的情况下切换阀。
基本原理
阀的初始位置(常开“UK”或常闭“CK”)由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P,并且与油口 T 密封隔开。
因此,阀门根据启动力(线圈和弹簧)进行压力补偿。
通过特殊的闭合元件,油口 P、A 和 T 可加载大工作压力 (350 bar),并且流体可流向两个方向(请参阅符号)!
在初始位置,闭合元件由弹簧压入阀座,在阀芯位置,它由线圈 压入阀座。流体可以无泄漏地阻塞。
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置:
不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。
过渡位置:
启动主阀后,闭合元件克服弹簧移动,并且被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。
切换位置:
P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意!
当使用差动液压缸时,为避免过压,必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,就需要使用节流插件。
示例:
蓄能器工作,
作为先导控制阀与内部先导控制液压油分流结合使用。
二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀
节流插件插入到 Plus-1 板的油口 P 中
单向阀插件
单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。
二位三通方向座阀
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀
单向阀插件插入到 Plus-1 板的油口 P 中。
可依照阀芯符号以及的工作压力和流量使用座阀。
为确保安全运行,必须注意以下内容:
座阀具有阀芯负遮盖,即在切换过程中,会产生油泄漏。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。
不得超过的大流量(如果适用,可以使用节流插件来限制流量,请参阅功能说明)!
Plus-1 板:
当使用 Plus-1 板(二位四通方向控制功能)时,要遵守以下工作值:p小 = 8 bar, qV > 3 l/min。
可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭!
必须始终连接油口 T。
请遵守压力等级和压力分配!
仅允许流体沿箭头方向流动!
德国力士乐REXROTH电磁阀座订货号和型号:
R900086685 M-3SED10CK13/350CG24N9K4


力士乐REXROTH换向座阀,直动式,带电磁铁操纵
M-.SEW 6
规格 6
组件系列 3X
大工作压力 420 / 630 bar
大流量 25 l/min
特点
二位二通、二位三通或二位四通型号
油口安装面符合 DIN 24340 形式 A
油口安装面符合 ISO 4401-03-02-0-05
带可拆卸线圈的气隙直流线圈
电磁线圈可旋转 90°
更换线圈时,不必打开耐压密闭腔体
电气连接作为单个连接
辅助操纵装置,可选
位置感应开关和接近传感器(无触点)
二位二通和二位三通方向座阀
SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。
基本原理
在初始位置,滚珠/阀芯由弹簧压入阀座,在切换位置,它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此,阀系统根据起动力(线圈或复位弹簧)进行压力补偿。因此,可在不超过 630 bar 的情况下使用阀门。
注意!
二位三通方向座阀具有“阀芯负遮盖”。因此,必须始终连接油口 T。这意味着,在切换过程中(从一个阀座开始打开到另一个阀座关闭)油口 P–A–T 相互连接。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
要确保不超过的 大流量!如果适用,可插入 用于流量限制的节流插件。
二位四通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板,可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置:
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞,油口 A 连接到油口 T。除此之外,一条控制油路连接 A 和控制阀芯 的较大区域,因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在,P 连接到 B,并且 A 连接到 T。
过渡位置:
启动主阀时,阀芯克服弹簧移动并被压入阀座。在此期间,将堵塞油口 T,而将 P、A 和 B 短暂连接在一起。
切换位置:
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上,滚珠被压入阀座。因此,B 连接到 T,P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意!
如果差动液压缸的环形区域未连接至油口 A,在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。
示例:
蓄能器工作,
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 (参阅功能说明)
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A,并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀 (参阅功能说明)
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 (参阅功能说明)
单向阀插件插入到 Plus-1 板的油口 P 中。
可依照阀芯符号以及的工作压力和流量使用座阀(请参阅性能限制)。
为确保安全运行,必须注意以下内容:
为了对阀进行安全切换和/或将其保持在阀芯位置,压力必须为 pP ≥ pA ≥ pT (出于设计原因)。
座阀具有阀芯负遮盖,即在切换过程中,会产生油泄漏。然而,此过程在很短时间内即可完成,因此在几乎所有使用情况下都无关紧要。
不得超过的大流量(如有必要,可以使用节流插件来限制流量)!
Plus-1 板:
当使用 Plus-1 板(二位四通方向控制功能)时,要遵守以下较低的工作值: p小 = 8 bar; qV > 3 l/min。
可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭!
对于三通和四通阀芯位置,必须始终连接油口 T。
请遵守压力等级和压力分配!
德国力士乐REXROTH电磁球阀订货号和型号:
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R900566279 M-3SEW6C37/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570174 M-3SEW6U36/420MG24N9K4/V
R900570174 M-3SEW6U37/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4

力士乐电磁溢流阀DBW10A2-5X/315-6EG24N9K4

询价单
